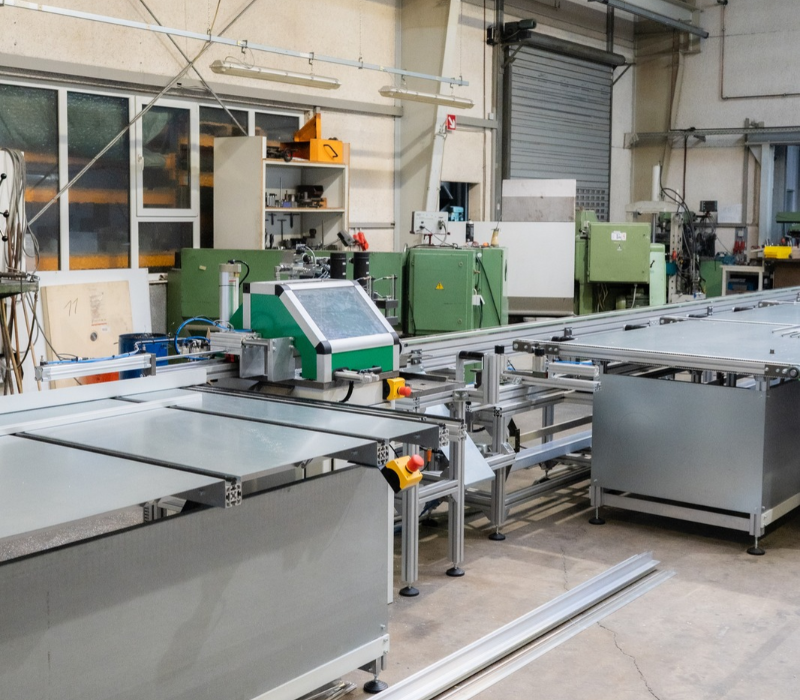

Automatisch zaagcentrum voor aluminium glaslatten en hulpprofielen

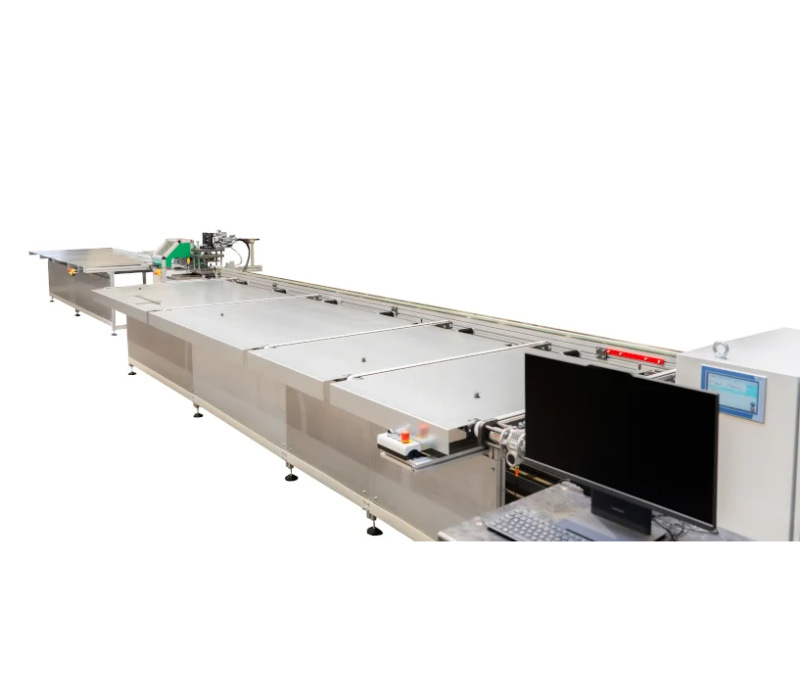

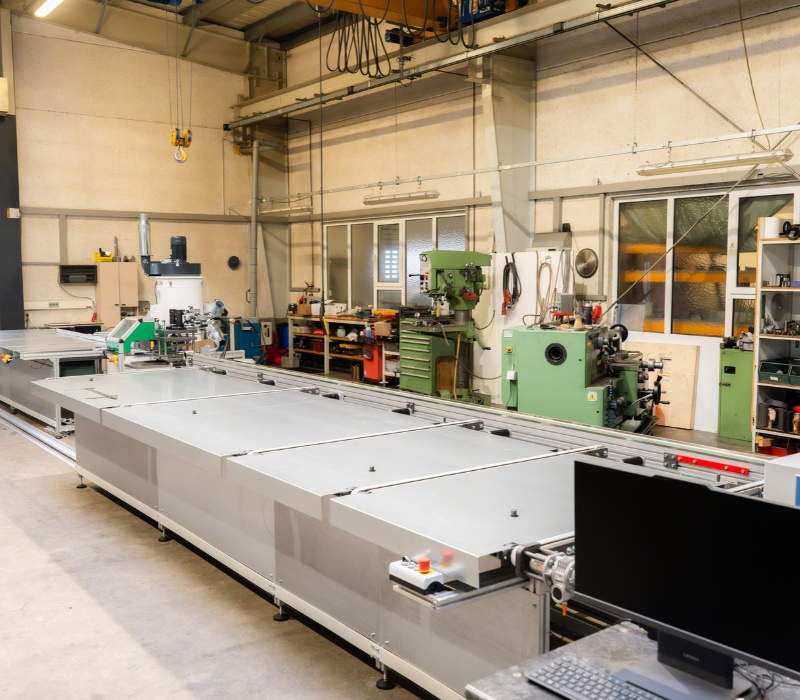

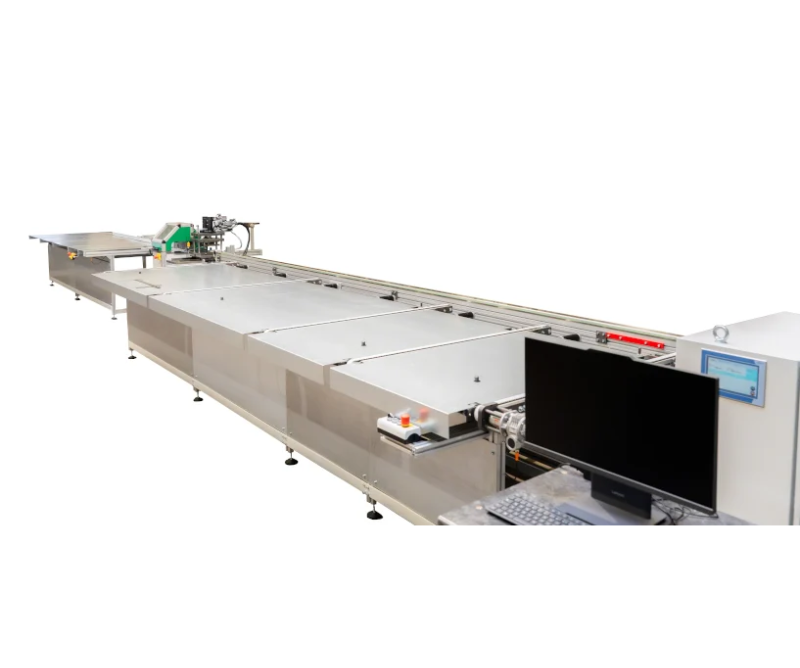

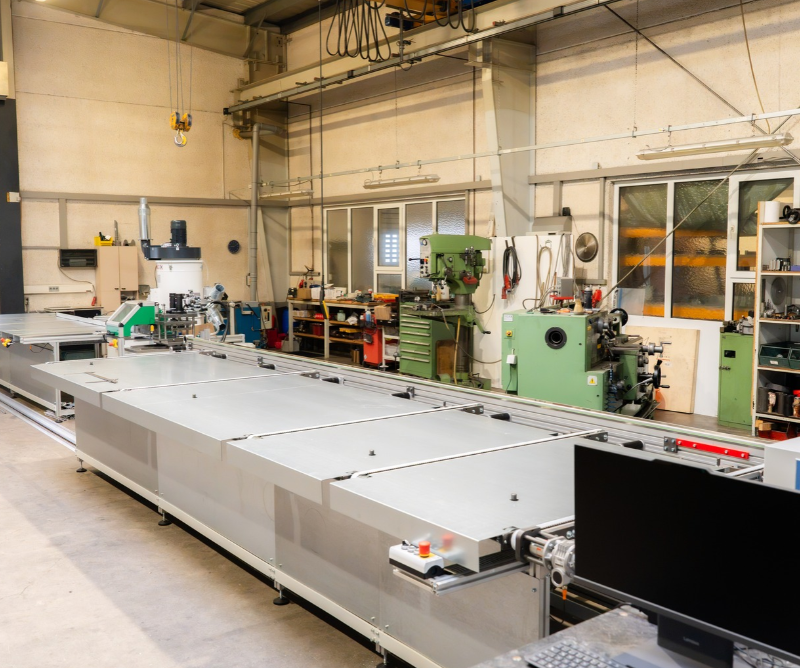

Het automatisch zaagcentrum is ontwikkeld voor het efficiënt en nauwkeurig op lengte zagen van aluminium glaslatten, klemlijsten en andere hulpprofielen. Dankzij de automatische aanvoer, het zaagproces en de uitvoer van de profielen wordt de tussenkomst van de operator tot een minimum beperkt.

De machine beschikt over een automatisch aanvoermagazijn met een capaciteit van circa 7 profielen en een maximale profiellengte van 6.500 mm. Een automatische grijptang zorgt voor het positioneren en transporteren van de profielen naar de zaagunit. Tijdens het zaagproces worden de profielen zowel horizontaal als verticaal pneumatisch geklemd. Het zaagblad beweegt automatisch van onder naar boven en zorgt voor een nauwkeurige zaagsnede.

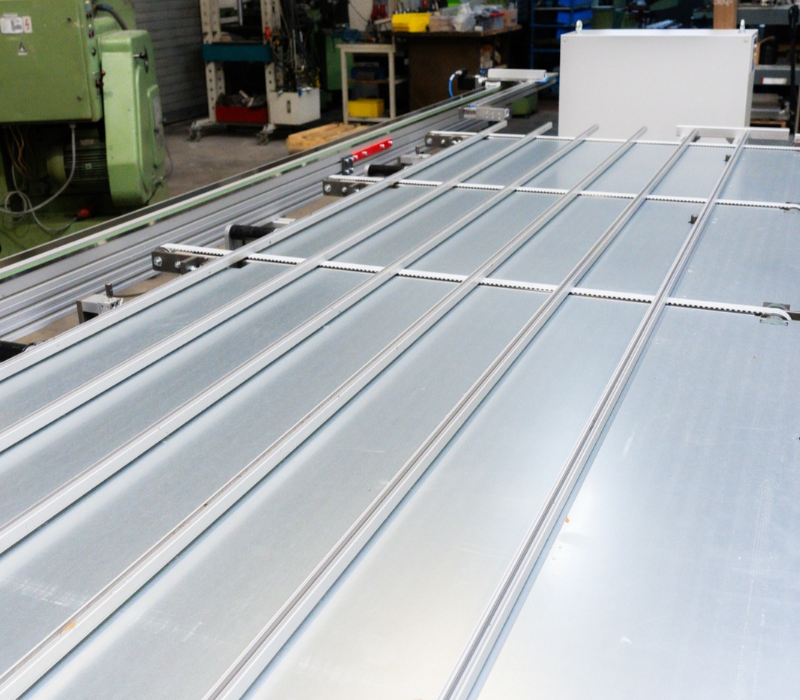

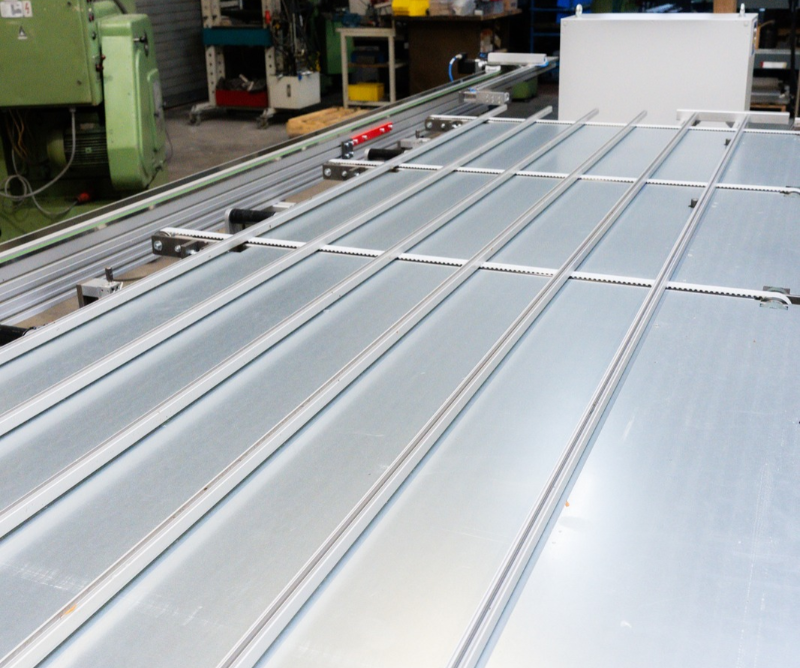

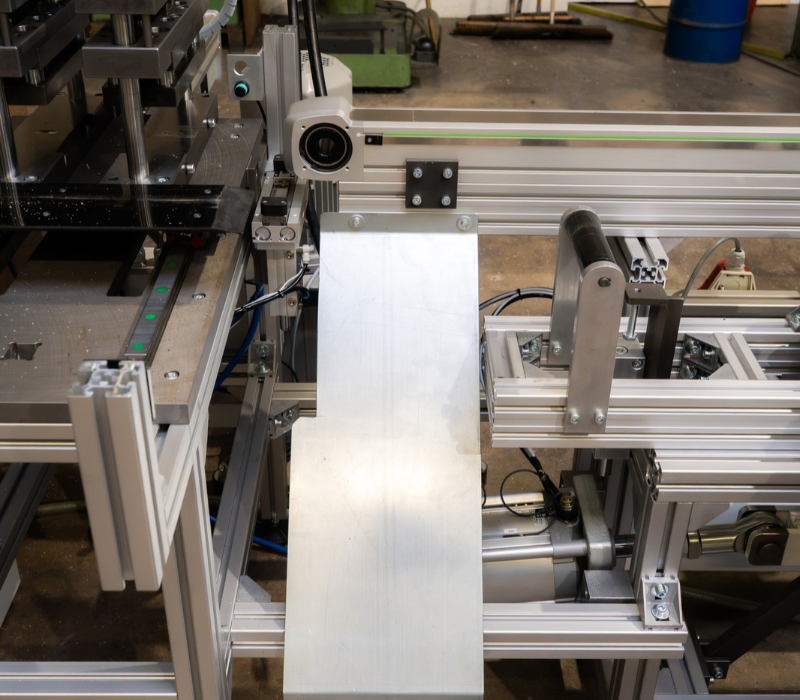

Na het zagen worden de profielen automatisch met een grijptang naar de uitvoertafel getransporteerd. Een pneumatische duwer verplaatst de gezaagde profielen naar voren, zodat meerdere profielen op de uitvoertafel verzameld kunnen worden. Een sensor detecteert wanneer de uitvoertafel volledig gevuld is. Onder de uitvoertafel bevindt zich een etikettenprinter voor de identificatie van de gezaagde profielen.

De bediening gebeurt via een draaibare PC met gebruiksvriendelijke software. De machine kan volledig automatisch aangestuurd worden via externe aansturingsbestanden, maar biedt ook de mogelijkheid om rechtstreeks op de machine zaaglijsten aan te maken.

Optioneel: geïntegreerde ponsunit

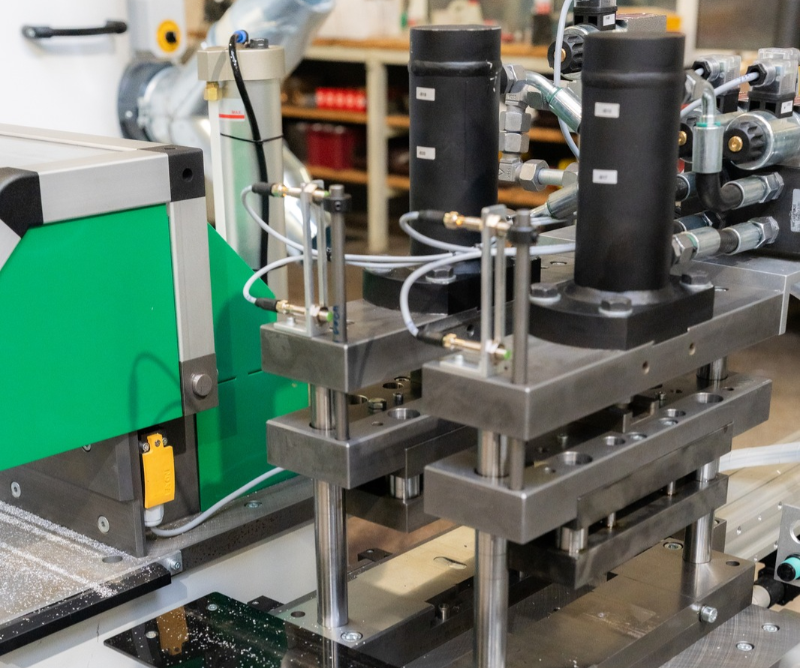

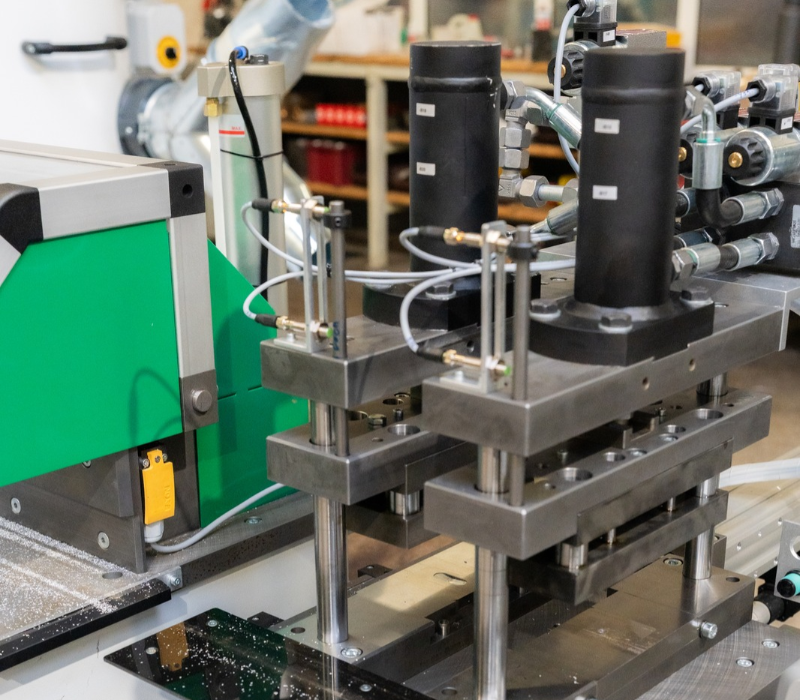

Het zaagcentrum kan optioneel uitgerust worden met een automatische ponsunit, geïntegreerd vóór de zaagunit. Hiermee kunnen bijkomende bewerkingen in aluminium klemlijsten en andere hulpprofielen uitgevoerd worden.

De profielen worden nauwkeurig gepositioneerd door de automatische grijptang, waarna de ponsunit zich op de gewenste positie instelt dankzij de servo motor en de bewerking snel en braamvrij uitvoert.

De ponsunit beschikt standaard over twee uitwisselbare ponswerktuigen, waardoor verschillende bewerkingen mogelijk zijn.

Door het combineren van ponsen en zagen in één geautomatiseerd productieproces worden bijkomende manuele handelingen vermeden en wordt de productiviteit verder verhoogd.
